350硬質合金填充料
350硬質合金填充料
雙組份，以特種金屬碳化物、納米復合超硬顆粒為骨材、DNI-PDMG預聚體為基礎的耐磨復合材料，具有超強耐磨性、柔韌性、耐水、耐油、耐酸堿性。相對耐磨性為中碳鋼的1-7倍。超強的耐磨性能，提高設備使用率，為生產減少停機時間。
產品參數
顏色：灰；
重量配比：4:1；
固化溫度：25℃；
固化時間：24H；
抗壓強度：155Mpa；
拉伸強度：30.4Mpa；
剪切強度：22.8Mpa；
彎曲強度：93.9Mpa；
相對耐磨性（鋼為1）：7.3；
工作溫度：-60℃至150℃；
使用方法
步驟一、表面處理
清理工件表面雜質，使其表面干凈清潔。處理方法包括使用火焰烘烤方式除去工件表面的油脂和水分；采用噴砂、角磨機、鋼絲刷或粗砂紙等工具打磨，使其露出金屬本色，更容易與金屬修復材料結合。如果磨損部位穿孔，可進行補焊處理。
步驟二、配膠處理
本品由A、B雙組份組成，使用時嚴格按照規(guī)定比例配合，攪拌時間15-30S，根據溫度和攪拌量可適當調整，以攪拌出膠液流淌有光澤為止。
步驟三、表面處理
將攪拌完成的修復劑涂覆到工件表面，按照一個方向進行涂覆，以利于排除氣體。涂覆厚度不超過工件原尺寸，以免產生干涉。施膠表面應光滑平整，無氣孔、坑洼、漏鐵等現象。
步驟四、靜置固化
25℃固化24小時后方可投入使用，若溫度低可采用加熱或延長固化時間等措施促進固化。加熱方式可試用電爐、碘鎢燈等，但加熱時不可直接接觸修復部位。
步驟五、后期處理
后期處理包括：打磨、修補、噴漆等。打磨后工件表面平整無凸起，無膠粒掛料等，對工件表面的少量缺陷可用陶瓷膠修補。修復完成后的工件尺寸符合原工件尺寸要求。經檢驗合格后，可對工件進行表面噴漆，使其恢復原狀。
注意事項：
1.溫度低于15℃時，應采取適當加溫措施，否則對應固化時間將適當延長；
2.當混合量大于200g時，操作時間將會縮短。
產品優(yōu)勢
01：整體強度高
常溫固化，金屬與工件結合牢固，不易脫膠，整體性能
02：適用性強
復合材料，耐磨性可達到中碳鋼的1-4倍。
可適用于各類酸堿以及高低溫工況（-60℃-80℃）
03：修復速度
復合材料，耐磨性可達到中碳鋼的1-4倍。
可適用于各類酸堿以及高低溫工況（-60℃-80℃）
04：修復成本低
可反復修補，修復成本遠低于采購新件，并能節(jié)省更多停機時間，提高生產效率。

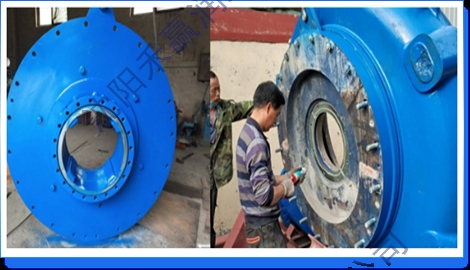

（上圖為進口克萊克斯泵修復）
